آفتامات دینام چیست و چه وظیفه ی در عملکرد خودرو دارد؟
آفتامات دینام چیست ؟
آفتامات دینام یک قطعه الکترونیکی در سیستم برق خودرو است که به طور خودکار ولتاژ خروجی دینام (آلترناتور) را تنظیم می‌کند تا از شارژ بیش از حد یا کم‌بودن شارژ باتری جلوگیری کند. این قطعه معمولاً به عنوان رگولاتور ولتاژ دینام شناخته می‌شود. آفتامات دینام وظیفه نظارت و تنظیم توان خروجی دینام را بر عهده دارد و هرگونه مشکل در آن آسیب‌های زیادی را به مجموعه برق‌رسانی خودرو خواهد رساند.
انواع آفتامات در خودرو
ویژگی‌ها: قدیمی‌ترین نوع آفتامات هستند. از یک رله الکترومکانیکی و ذغال (کربن) متحرک برای تنظیم ولتاژ استفاده می‌کنند. دارای قطعات متحرک هستند که با گذشت زمان فرسوده می‌شوند.
معایب: دقت کمتری نسبت به نمونه‌های الکترونیکی دارند. به مرور زمان ذغال‌ها ساییده شده و نیاز به تعویض دارند.
کاربرد: بیشتر در خودروهای قدیمی (مثل پیکان، پژو 405، پرایدهای قدیمی) استفاده می‌شد.
آفتامات های الکترونیکی (ترانزیستوری / آی سی دار)
ویژگی‌ها: نسل جدیدتر و دقیق‌تر از نوع مکانیکی. بدون قطعات متحرک و با استفاده از ترانزیستورها و مدارهای مجتمع (IC) کار می‌کنند. ولتاژ خروجی را با دقت بیشتری تنظیم می‌کنند.
مزایا: طول عمر بیشتر و عملکرد پایدارتر. حساسیت بالاتر به تغییرات ولتاژ و دمای محیط.
کاربرد: در اکثر خودروهای جدید (مثل تیبا، دنا، مزدا 3، هایما و…) استفاده می‌شود.
آفتامات های یکپارچه با دینام (Internal Regulator)
ویژگی‌ها: به صورت مجتمع شده روی دینام نصب می‌شوند. معمولاً از نوع الکترونیکی هستند. اتصالات سیم‌کشی کمتری دارند و نصب آنها ساده‌تر است.
مزایا: فضای کمتری اشغال می‌کند. احتمال خرابی در اتصالات کمتر است.
کاربرد: در بسیاری از خودروهای جدید (مانند سمند، رانا، کیا سراتو و…) استفاده می‌شود.
آفتامات های چند مرحله‌ای (Smart Regulator)
ویژگی‌ها: در خودروهای مدرن و هیبریدی استفاده می‌شوند. قابلیت تنظیم ولتاژ بر اساس شرایط باتری و مصرف خودرو را دارند. برخی از آنها با کانباس (CAN-BUS) خودرو در ارتباط هستند.
مزایا: بهینه‌سازی شارژ باتری و کاهش مصرف سوخت. قابلیت تشخیص وضعیت باتری و دینام.
کاربرد: در خودروهای پیشرفته مثل BMW، بنز، تویوتا پریوس و… استفاده می‌شود.
وظیفه آفتامات دینام
وظیفه اصلی آفتامات دینام (رگولاتور ولتاژ دینام) در خودرو، تنظیم ولتاژ و جریان خروجی دینام (آلترناتور) است تا سیستم شارژ باتری و برق خودرو به درستی کار کند. در واقع، آفتامات دینام مانند یک “ترمز کنترل کننده” عمل می‌کند تا ولتاژ تولیدی دینام همیشه در محدوده ایمن و مناسب باقی بماند.
ثابت نگه داشتن ولتاژ خروجی دینام
دینام برق متناوب (AC) تولید می‌کند که پس از یکسو شدن به جریان مستقیم (DC) تبدیل می‌شود. آفتامات ولتاژ خروجی دینام را معمولاً بین ۱۳٫۵ تا ۱۴٫۵ ولت تنظیم می‌کند (بسته به دمای محیط و وضعیت باتری).
اگر ولتاژ بیش از حد شود (مثلاً ۱۵ ولت یا بیشتر)، به باتری و سیستم برق خودرو آسیب می‌زند.
جلوگیری از شارژ بیش از حد یا کم‌شارژی باتری
اگر ولتاژ خروجی دینام کم باشد، باتری به‌طور کامل شارژ نمی‌شود و ممکن است خودرو استارت نخورد. اگر ولتاژ خروجی زیاد باشد، باتری اسید می‌سوزاند یا حتی ممکن است منفجر شود!
حفاظت از دینام در برابر بار اضافی
در صورت اتصال کوتاه یا افزایش ناگهانی مصرف برق (مثلاً روشن کردن کولر و فندک با هم)، آفتامات جریان خروجی دینام را کنترل می‌کند تا از سوختن سیم پیچ‌های دینام جلوگیری شود.
قطع کردن شارژ هنگام پر بودن باتری
وقتی باتری کاملاً شارژ شد، آفتامات جریان ورودی به باتری را کاهش می‌دهد تا از جوش آمدن الکترولیت باتری جلوگیری کند.
بیشتر بدانید: وظیفه لنت ترمز و علائم خرابی آن
علائم خرابی آفتامت دینام
علائم خرابی آفتامات دینام (رگولاتور ولتاژ دینام) معمولاً به صورت مشکلاتی در سیستم شارژ و برق خودرو ظاهر می‌شود. در صورت خرابی این قطعه، ممکن است با یک یا چند مورد از نشانه‌های زیر مواجه شوید.
روشن ماندن چراغ هشدار باتری روی داشبورد: چراغ باتری معمولاً پس از استارت زدن باید خاموش شود. اگر این چراغ همیشه روشن بماند یا به صورت متناوب روشن/خاموش شود، احتمال خرابی آفتامات یا دینام وجود دارد.
ولتاژ نامناسب باتری (کم یا زیاد بودن شارژ): ولتاژ پایین (کمتر از ۱۳ ولت در حالت کارکرد موتور) باتری به‌درستی شارژ نمی‌شود و ممکن است خودرو استارت نخورد. چراغ‌ها و سیستم‌های برقی ضعیف کار می‌کنند. ولتاژ بالا (بیش از ۱۵ ولت) باتری داغ می‌کند و ممکن است اسید آن بجوشد یا حتی منفجر شود. لامپ‌ها می‌سوزند و قطعات الکترونیکی خودرو آسیب می‌بینند.
خرابی مکرر باتری: اگر باتری خودرو زودبه‌زود خراب می‌شود (مثلاً هر چند ماه یکبار)، ممکن است آفتامات دینام ولتاژ را به درستی تنظیم نکند.
عملکرد نامنظم سیستم برق خودرو: چراغ‌ها پرنور یا کم‌نور می‌شوند (مخصوصاً هنگام افزایش یا کاهش دور موتور). رادیو، کولر یا سایر وسایل برقی به صورت ناپایدار کار می‌کنند. سیستم جرقه زنی دچار مشکل می‌شود و موتور بد کار می‌کند یا خاموش می‌شود.
بوی سوختگی یا داغ شدن بیش از حد دینام: آفتامات معیوب ممکن باعث گرمای بیش از حد دینام شود. در برخی موارد، بوی سیم سوخته یا دود از موتور به مشام می‌رسد.
صدای ناهنجار از دینام: اگر بلبرینگ دینام سالم است ولی صدای جیرجیر یا وزوز غیرعادی می‌آید، ممکن است آفتامات درست عمل نکند.
بیشتر بدانید: علت صدایی کمک فنر چیست؟
چگونه تشخیص دهیم آفتامات خراب است؟
تست با مولتی‌متر
خاموشی خودرو: ولتاژ باتری باید ~۱۲٫۶V باشد.
روشن بودن موتور (دور آرام): ولتاژ باید بین ۱۳٫۵–۱۴٫۵V باشد.
بالا بردن دور موتور: ولتاژ نباید از ۱۴٫۷V بیشتر شود.
اگر ولتاژ خارج از این محدوده بود، آفتامات یا دینام مشکل دارد.
نحوه تست و بررسی آفتامات دینام خودرو
برای تشخیص سلامت آفتامات دینام (رگولاتور ولتاژ)، میتوانید مراحل زیر را انجام دهید. این تست به شما کمک می‌کند تا بفهمید آیا آفتامات به درستی کار می‌کند یا نیاز به تعویض دارد.
ابزار مورد نیاز
-
مولتی‌متر دیجیتال (ترجیحاً با دقت ۰٫۱ ولت)
-
پیچ‌گوشتی (برای بازرسی اتصالات)
-
دستکش عایق (در صورت نیاز)
تست ولتاژ باتری در حالت خاموشی
هدف: بررسی سلامت اولیه باتری.
مراحل
- خودرو را خاموش کنید و کلید را از سوئیچ خارج کنید.
- مولتی‌متر را روی حالت DC Voltage (20V یا بالاتر) تنظیم کنید.
- پراپ قرمز (+) را به ترمینال مثبت باتری و پراپ مشکی (-) را به ترمینال منفی وصل کنید.
- ولتاژ باید بین ۱۲٫۴ تا ۱۲٫۷ ولت باشد.
اگر کمتر از ۱۲٫۲ ولت بود، باتری ضعیف است و باید شارژ یا تعویض شود.
تست ولتاژ در حالت روشن بودن خودرو (دور آرام)
هدف: بررسی عملکرد دینام و آفتامات در حالت عادی.
مراحل
- خودرو را روشن کنید و موتور را در دور آرام (حدود ۸۰۰-۱۰۰۰ RPM) نگه دارید.
- همان اتصالات مولتی‌متر به باتری را حفظ کنید.
- ولتاژ باید بین ۱۳٫۵ تا ۱۴٫۵ ولت باشد.
اگر کمتر از ۱۳ ولت بود ➔ دینام یا آفتامات ضعیف است.
اگر بیشتر از ۱۵ ولت بود ➔ آفتامات خراب است و باتری را بیش‌ازحد شارژ می‌کند.
بیشتر بدانید: تاثیر کیفیت قطعات یدکی بر عملکرد و عمر خودرو
تست ولتاژ تحت بار (افزایش دور موتور)
هدف: بررسی عملکرد آفتامات در شرایط بار الکتریکی بالا.
مراحل
- دور موتور را به حدود ۲۰۰۰-۲۵۰۰ RPM برسانید (مثلاً با فشار دادن پدال گاز).
- چراغ‌های بالا، کولر و سیستم صوتی را روشن کنید تا بار الکتریکی افزایش یابد.
- ولتاژ باید همچنان بین ۱۳٫۵ تا ۱۴٫۷ ولت ثابت بماند.
اگر ولتاژ به شدت افت کرد (مثلاً زیر ۱۲ ولت) ➔ دینام یا آفتامات مشکل دارد.
اگر ولتاژ خیلی بالا رفت (مثلاً بالای ۱۵ ولت) ➔ آفتامات معیوب است.
تست مستقیم آفتامات (در صورت دسترسی)
هدف: اطمینان از قطعی خرابی آفتامات (در مدل‌های جدا شونده).
مراحل

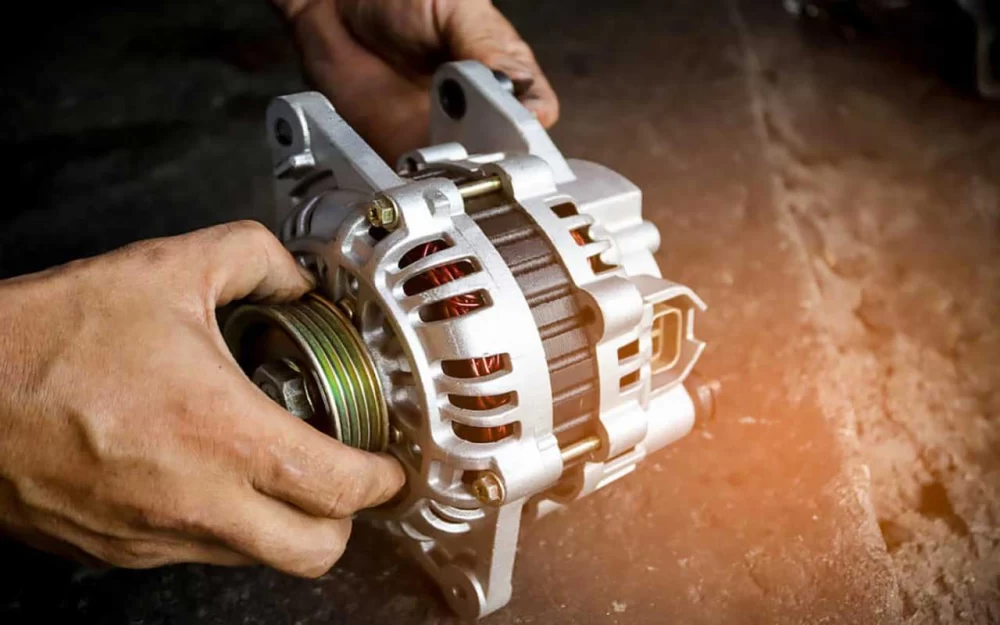

- دینام را پیدا کنید (معمولاً در جلوی موتور و نزدیک تسمه پروانه قرار دارد).
- اگر آفتامات جداگانه است، اتصالات آن را بررسی کنید (سیم‌های زنگزده یا شل).
- در برخی موارد می‌توان آفتامات را مستقیماً با یک دستگاه تستر دینام بررسی کرد.
جدول تشخیص خرابی آفتامات بر اساس تست ولتاژ
| وضعیت تست | ولتاژ باتری (بدون روشنی) | ولتاژ در دور آرام | ولتاژ در دور بالا | نتیجه‌گیری |
|---|---|---|---|---|
| نرمال | ۱۲٫۴–۱۲٫۷V | ۱۳٫۵–۱۴٫۵V | ۱۳٫۸–۱۴٫۷V | آفتامات سالم است. |
| ضعیف بودن دینام/آفتامات | ۱۲٫۴–۱۲٫۷V | زیر ۱۳V | زیر ۱۳V | دینام یا آفتامات خراب است. |
| شارژ بیش‌ازحد (آفتامات خراب) | ۱۲٫۴–۱۲٫۷V | بالای ۱۵V | بالای ۱۵V | آفتامات معیوب است (خطر آسیب به باتری و سیستم برق). |
| باتری ضعیف/خراب | زیر ۱۲٫۲V | زیر ۱۳V | زیر ۱۳V | ابتدا باتری را شارژ یا تعویض کنید. |
راه حل نهایی
-
اگر آفتامات جداگانه است، می‌توان آن را تعویض کرد.
-
اگر آفتامات یکپارچه با دینام است، ممکن است نیاز به تعمیر یا تعویض دینام باشد.
-
در صورت عدم اطمینان، به یک برقکار خودرو مراجعه کنید.
آفتامات خودرو یکی از قطعات حیاتی در سیستم برق خودرو است که نقش کلیدی در عملکرد استارت و دینام دارد. خرابی این قطعه می‌تواند مشکلات جدی را ایجاد کند. با آگاهی از علائم خرابی و روش‌های تست و تعمیر، می‌توان از مشکلات احتمالی جلوگیری کرده و طول عمر خودرو را افزایش داد. در صورت مشاهده هر یک از علائم خرابی آفتامات، بهتر است سریعاً برای بررسی و تعمیر آن اقدام کنید تا از هزینه‌های سنگین‌تر در آینده جلوگیری شود.
